剖析 Kenwood DNR1007XR 的攻击面 - 第一部分
在即将到来的Pwn2Own Automotive竞赛中，总共选定了3款车载主机。其中一款是双DIN规格的Kenwood DNR1007XR，它提供了多种功能，如Android Auto、Apple CarPlay、USB媒体播放、无线镜像等。
这篇博客文章展示了DNR1007XR的照片，包括其内部有趣组件的特写。文中还详细介绍了一个隐藏的调试接口，该接口可用于获取shell。
查看大图

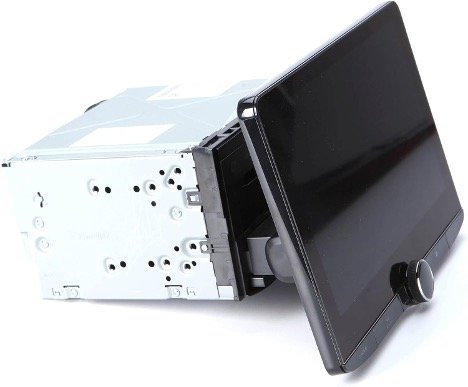

图1：Kenwood DNR1007XR
外部

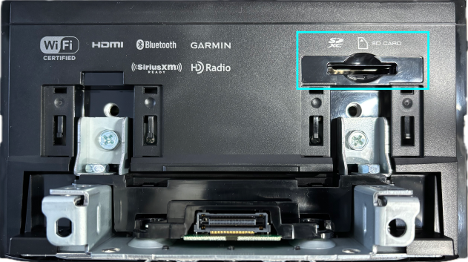

屏幕后方隐藏着一个全尺寸SD卡插槽，可以通过向下倾斜屏幕来访问。该SD卡用于播放音频/视频文件以及更新地图数据。这似乎是一个值得研究的攻击面。
查看大图
图2：SD卡插槽
还有一个从设备背面引出的USB端口，用于：
- 有线Android Auto
- 有线Apple CarPlay
- 音频播放
- 视频播放
内部

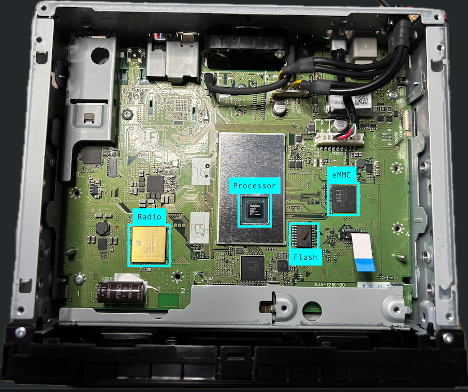

接下来看内部结构，DNR1007XR由多个相互连接的电路板组成，其中最有趣的电路板位于设备的顶部。拆下几颗螺丝和金属板即可接触到这块电路板，它包含主处理器、eMMC、闪存以及蓝牙/WiFi无线模块。
查看大图
图3：主板

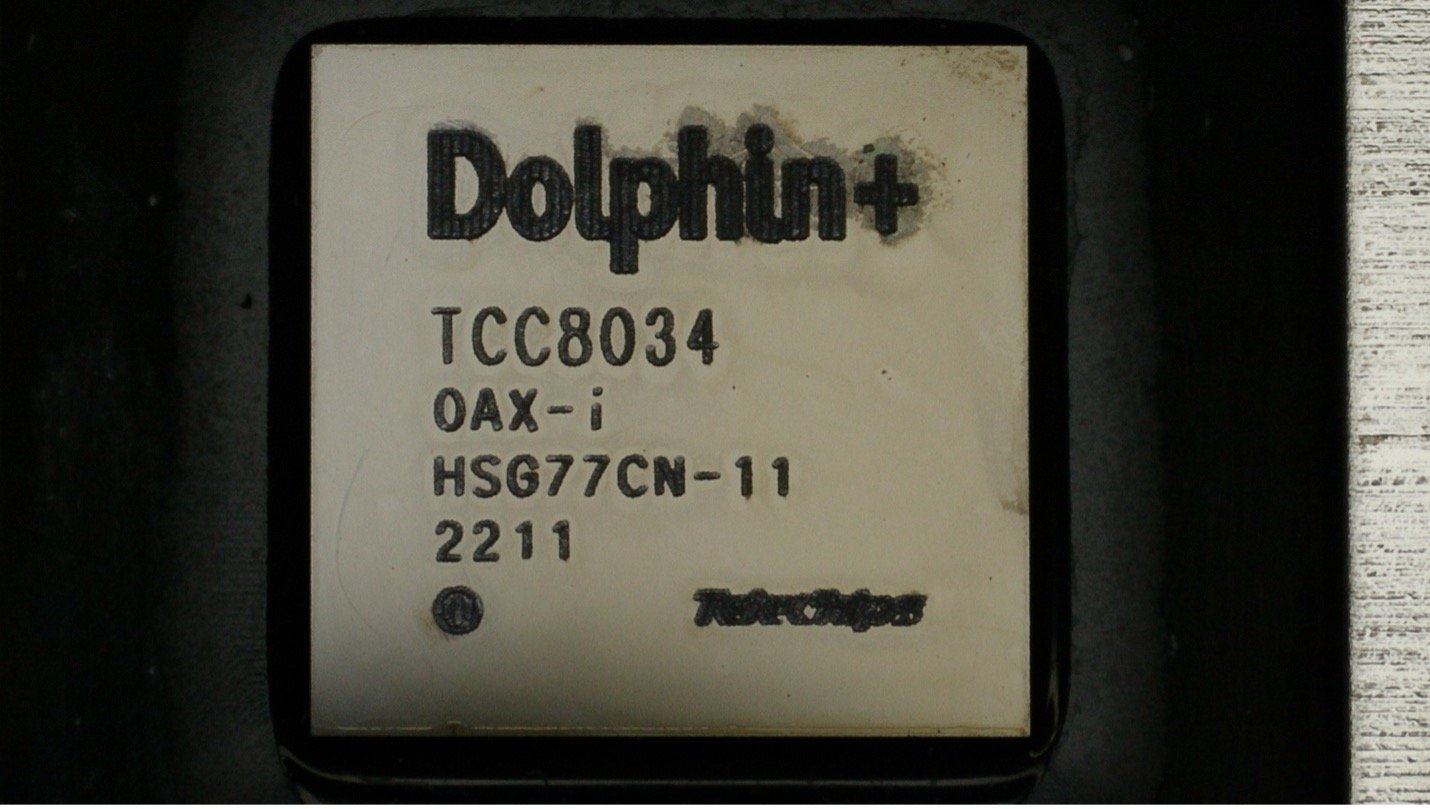

靠近中心位置的是主Dolphin+ TCC8034片上系统（SoC），它被宣传为一种“IVI和仪表盘解决方案”，支持运行Android、Linux和QNX。该SoC包含两个32位ARM核心，并运行Linux。去年的Kenwood目标使用了类似的TCC8974 SoC；更多信息可以在此处找到。
查看大图
图4：Dolphin+ TCC8034 SoC

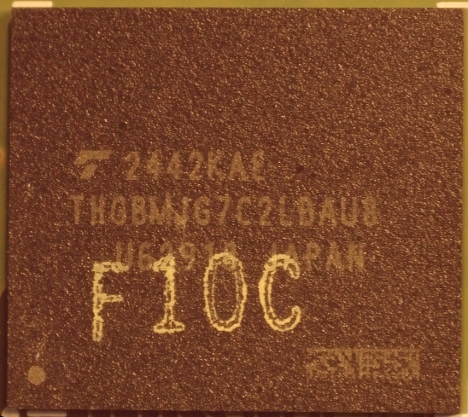

再往右是一个Kioxia THGBMJG7C2LBAU8 16GB eMMC芯片，其中包含设备的主固件。
查看大图
图5：Kioxia eMMC

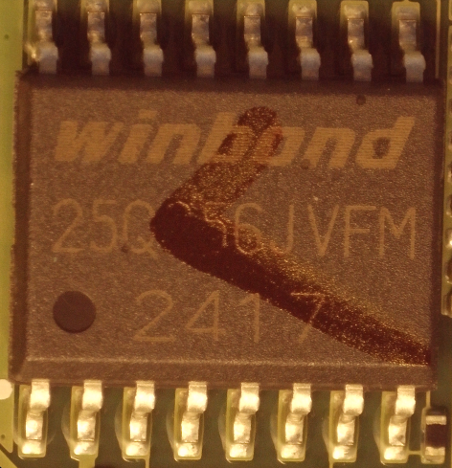

在eMMC芯片下方偏左的位置，是一个Winbond 25Q256JVFM 256Mb串行闪存芯片，其中包含未知数据。
查看大图
图6：Winbond闪存

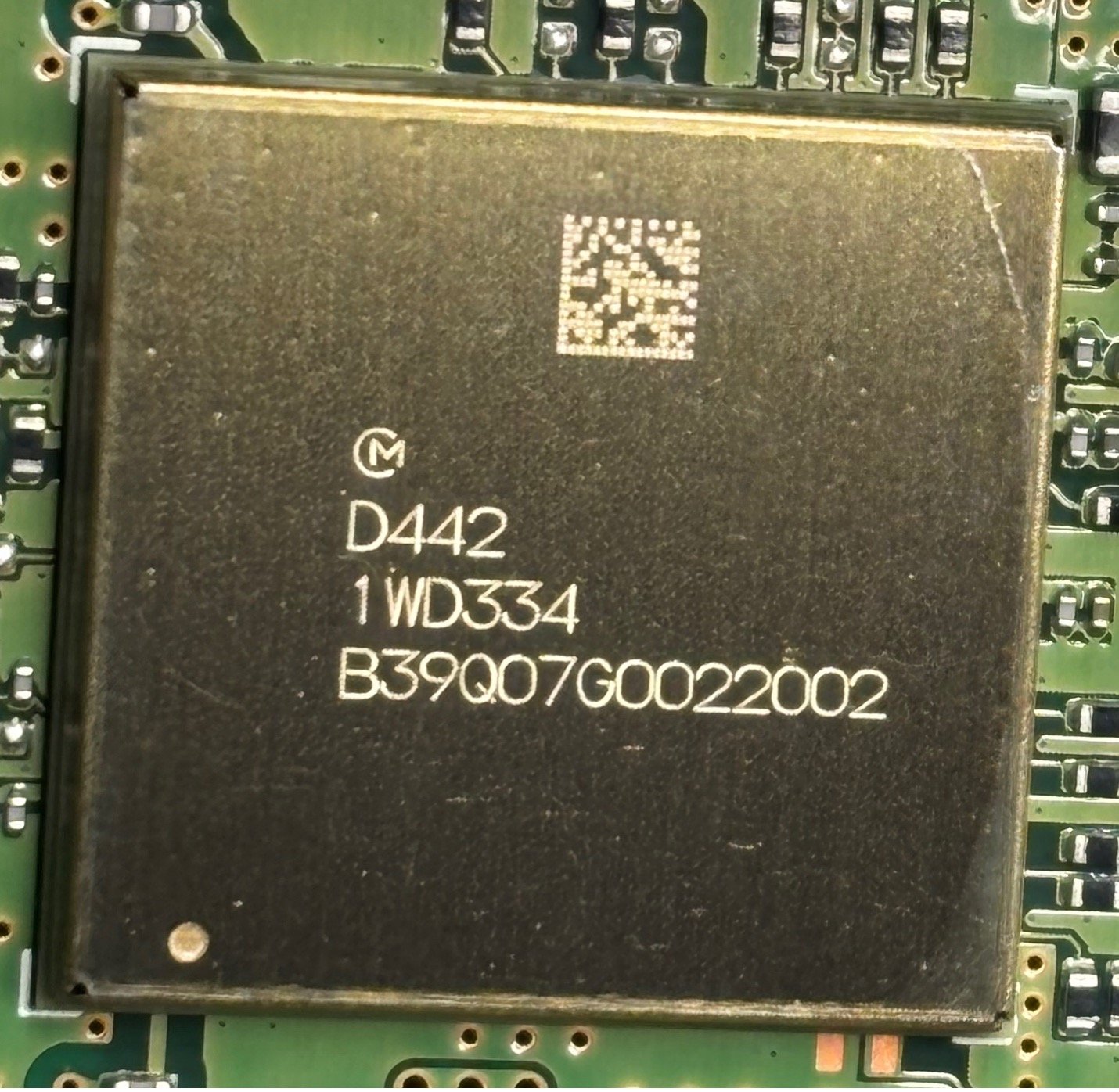

最后，在SoC的左侧是一个Murata无线模块，负责处理Wi-Fi和蓝牙操作。搜索刻在该模块屏蔽罩上的确切型号并没有找到太多信息，但DNR1007XR的FCC文件表明这是Murata LBEE6ZZ1WD-334。该模块没有公开的数据手册，也未在Murata的网站上列出。
查看大图
图7：Murata无线模块
调试接口

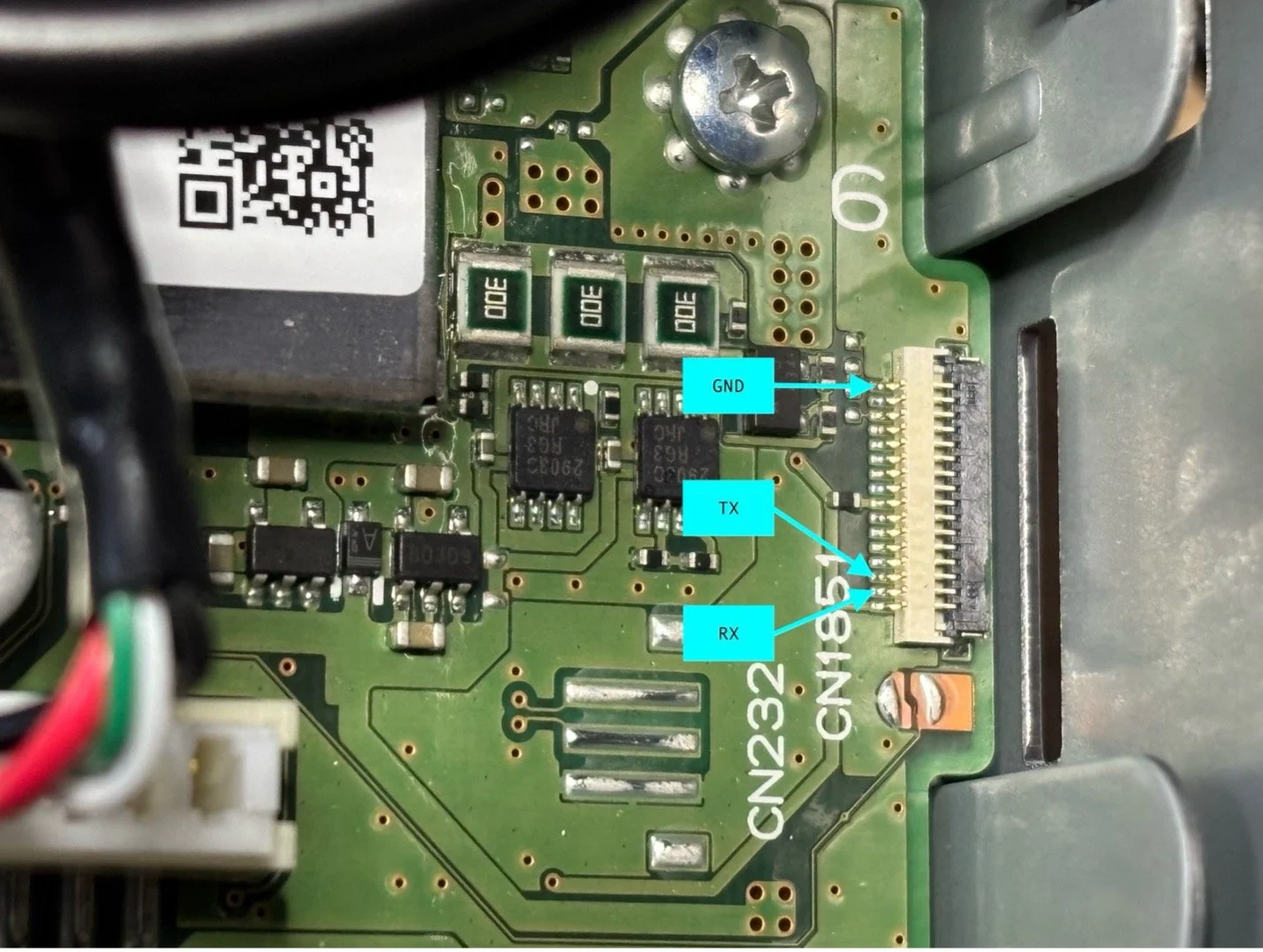

在主板的右边缘有一个看起来可疑的连接器，它与外壳上的一个细缝对齐。该连接器通过UART以115200bps的速率暴露了一个Linux登录提示符。使用正确的凭据登录将生成一个shell。
查看大图
图8：调试接口
总结
希望这篇博客文章能提供足够的信息，以启动针对DNR1007XR的漏洞研究。请关注本周五即将发布的另一篇博客，该博客将涵盖DNR1007XR的威胁态势。
我们期待在2026年1月再次迎来Automotive Pwn2Own，届时我们将看看IVI供应商是否提升了其产品的安全性。希望在那里见到您。
